Đề tài Thiết kế chế tạo mô hình điều hòa treo tường có đánh Pan

Đề tài nghiên cứu khoa học: Thiết kế chế tạo mô hình điều hòa treo tường có đánh Pan do Nhóm giảng viên Trần Mạnh Tân, Bùi Anh Dũng, Lê Hồng Ngọc, Khoa Điện - Điện tử thực hiện.

I. ĐẶT VẤN ĐỀ

Trong quá trình lắp đặt và sử dụng điều hòa treo tường thường xảy ra các Pan (sự cố, lỗi, bệnh). Việc nhanh chóng xác định đúng các Pan thông qua quan sát hiện tượng và đo các thông số giúp người thợ tiết kiệm thời gian, vật liệu và đảm bảo chất lượng khôi phục thiết bị. Nghiên cứu tổng hợp các lỗi thường gặp ở điều hòa treo tường và giải pháp phương pháp tạo lỗi (đánh Pan) giúp cho người học rèn luyện kỹ năng tìm lỗi (bắt Pan) sẽ tích lũy các kỹ năng từ cơ bản đến các kỹ năng nâng cao trong môn học ĐHKK.

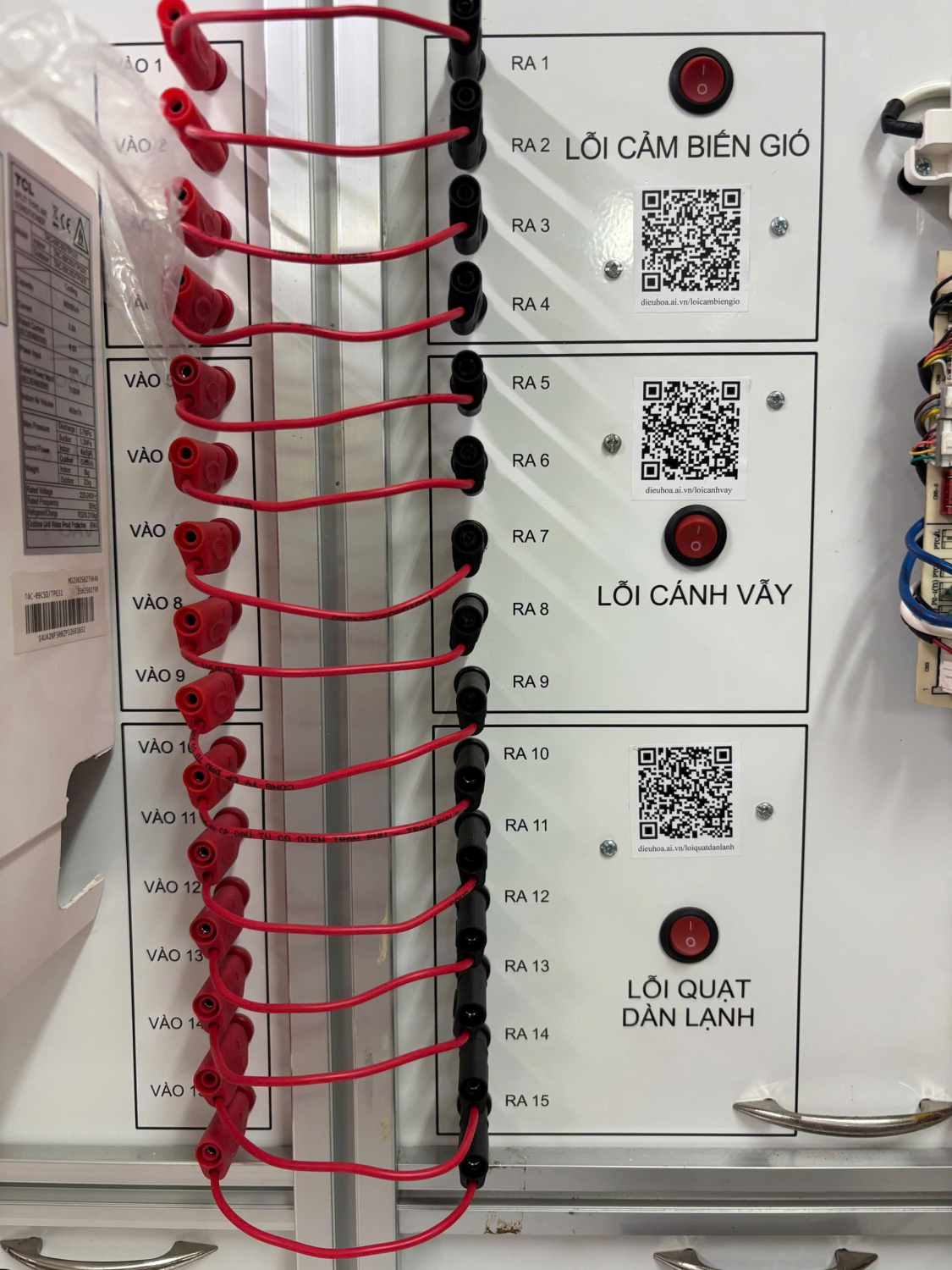

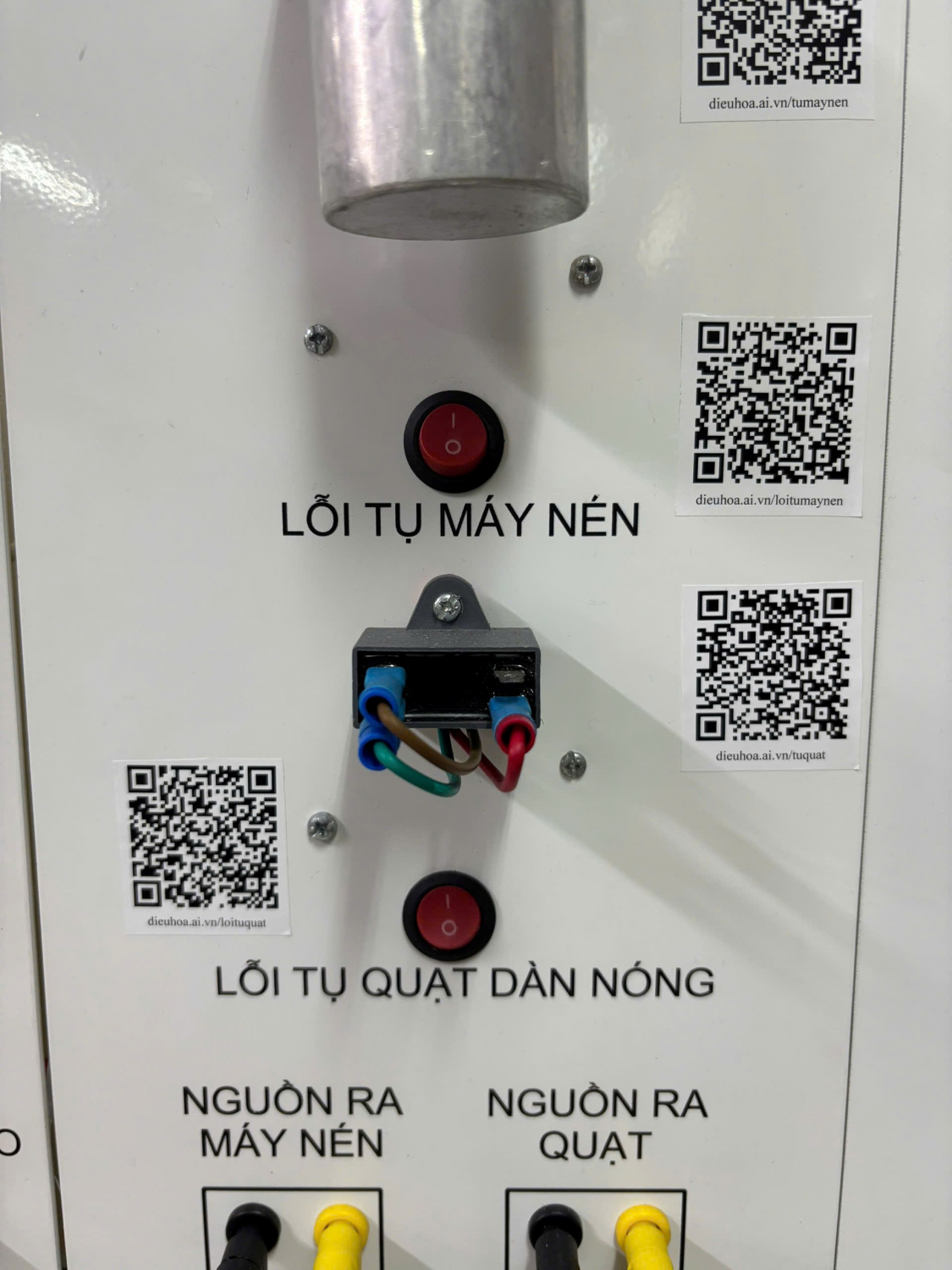

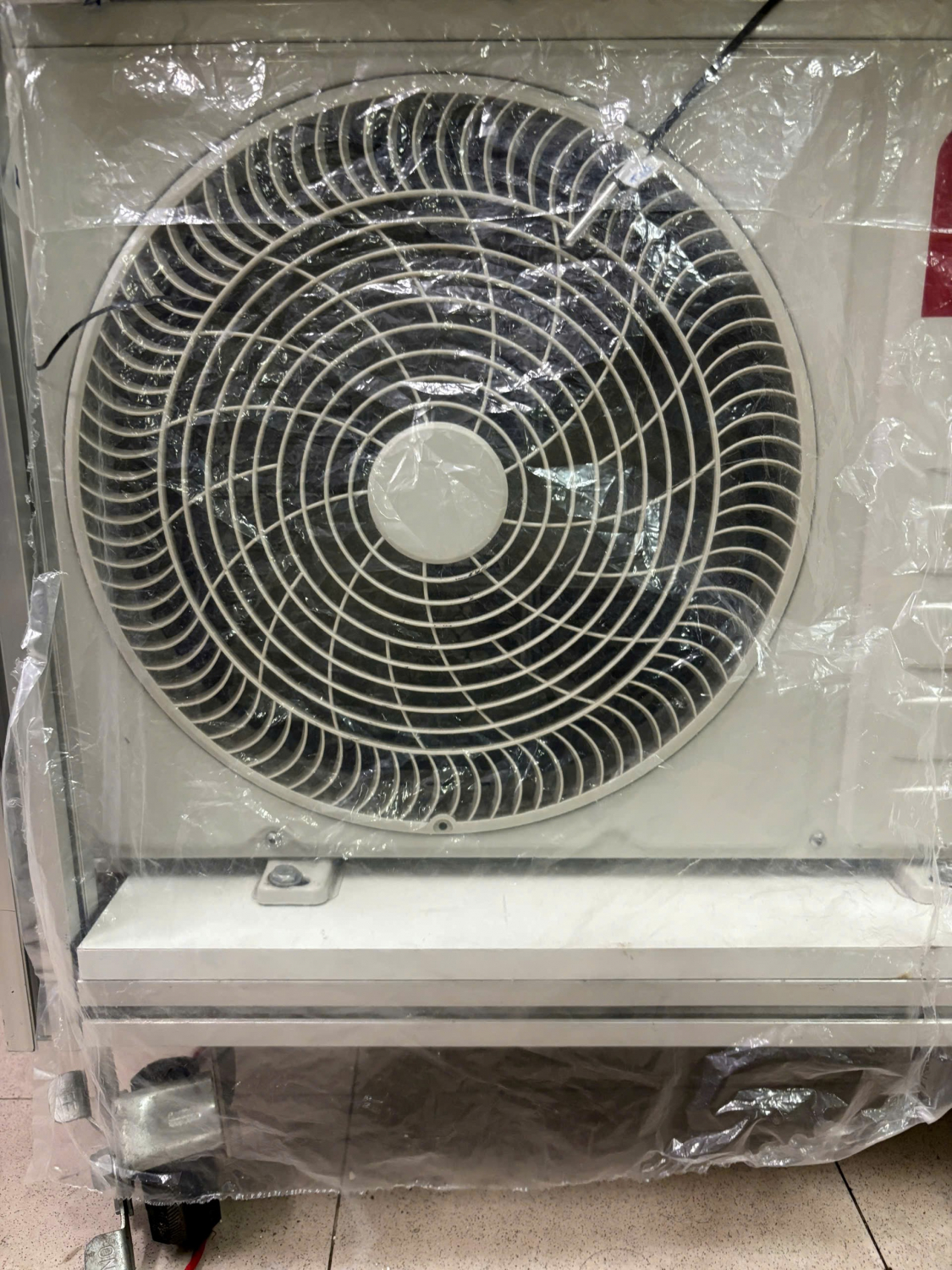

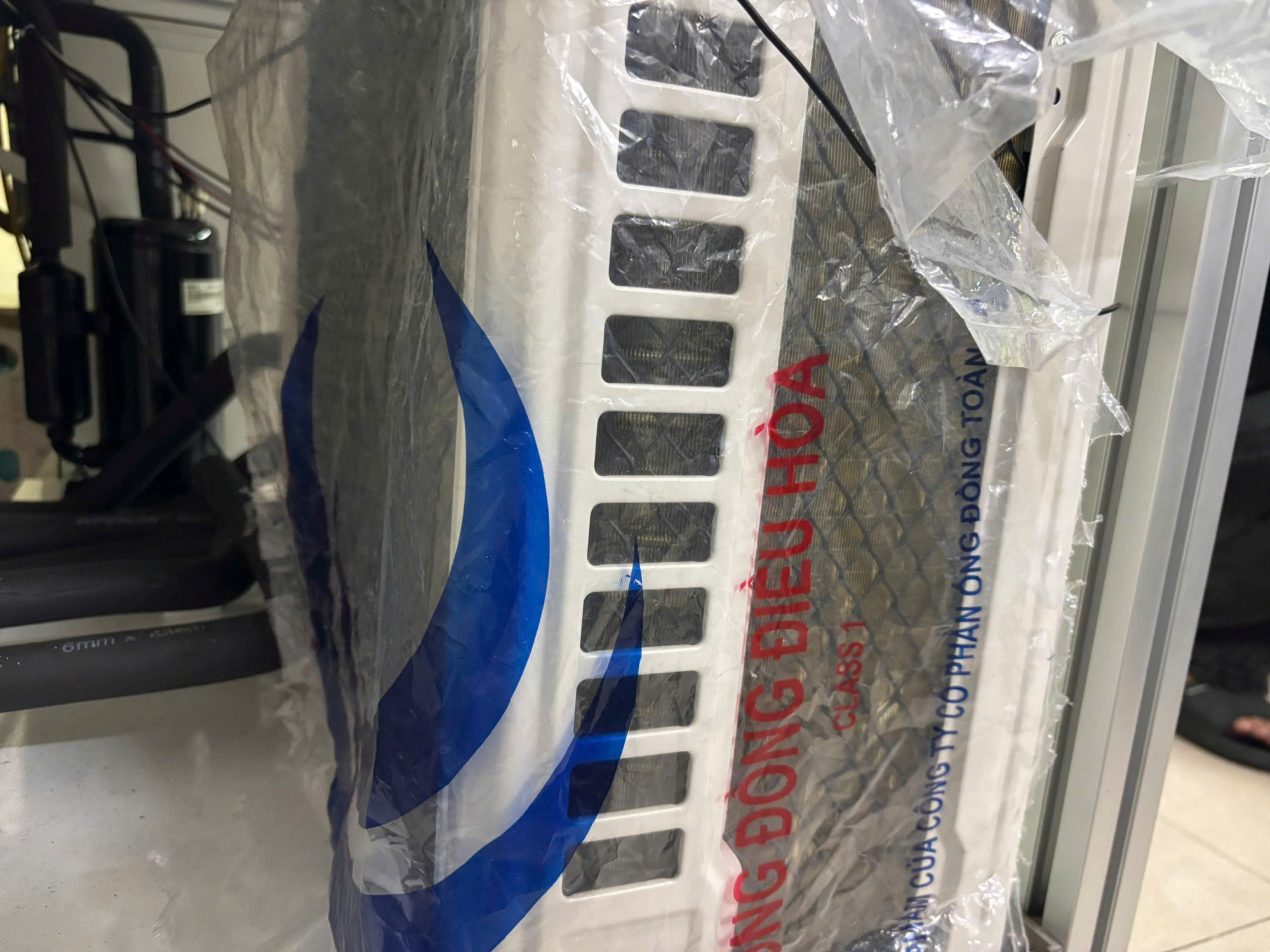

Đề tài thiết kế chế tạo mô hình thực hành điều hòa không khí cục bộ dạng modul dàn trải có đánh Pan được xây dựng trên các tiêu chí như an toàn trong thực hành, dễ nhận biết dễ nâng cấp, dễ tháo lắp thay đổi nội dung các Pan cho cả hệ thống điện và hệ thống lạnh. Đánh Pan hệ thống điện là các công tắc; Đánh Pan hệ thống lạnh là các van chặn được gia công không làm ảnh hưởng các thông số kỹ thuật của hệ thống khi hoạt động bình thường.

Phần mở rộng gồm: Module PLC+ Cảm biến nâng cấp sau để hiển thị và mô phỏng đánh Pan tự động và bắt Pan. Xây dựng thư viện học liệu truy cập bằng quét QR và hỏi đáp Chatbot AI.

Từ khóa: điều hòa treo tường, đánh Pan, đánh Pan tự động, bắt Pan

MỤC TIÊU

Nhóm tác giả ngành KTML và ĐHKK nâng cấp xây dựng mô hình có tạo Pan bằng tay dạy được các bài thực hành cơ bản như mô hình dàn trải hơn nữa lại dạy được các bài thực hành mới nâng cao: Bài 1 bắt bệnh Pan tiết lưu quá bé máy ĐHKK, Bài 2 bắt bệnh tiết lưu sớm máy ĐHKK, Bài 3 bắt bệnh Pan thiếu gas máy ĐHKK, Bài 4 bắt bệnh Pan dàn bay hơi bám bẩn máy ĐHKK, Bài 5 bắt bệnh Pan dàn bay hơi thiếu lưu lượng gió máy ĐHKK, Bài 6 máy nén quá bé máy ĐHKK, Bài 7 bắt bệnh Pan có khí không ngưng tụ trong máy ĐHKK, Bài 8 bắt bệnh Pan thừa gas của máy ĐHKK, Bài 9 bắt bệnh Pan dàn ngưng tụ quá bé máy ĐHKK, Bài 11 bắt bệnh Pan dàn ngưng tụ bị bám bẩn máy ĐHKK, Bài 12 bắt bệnh Pan dàn ngưng tụ thiếu lưu lượng gió máy ĐHKK.

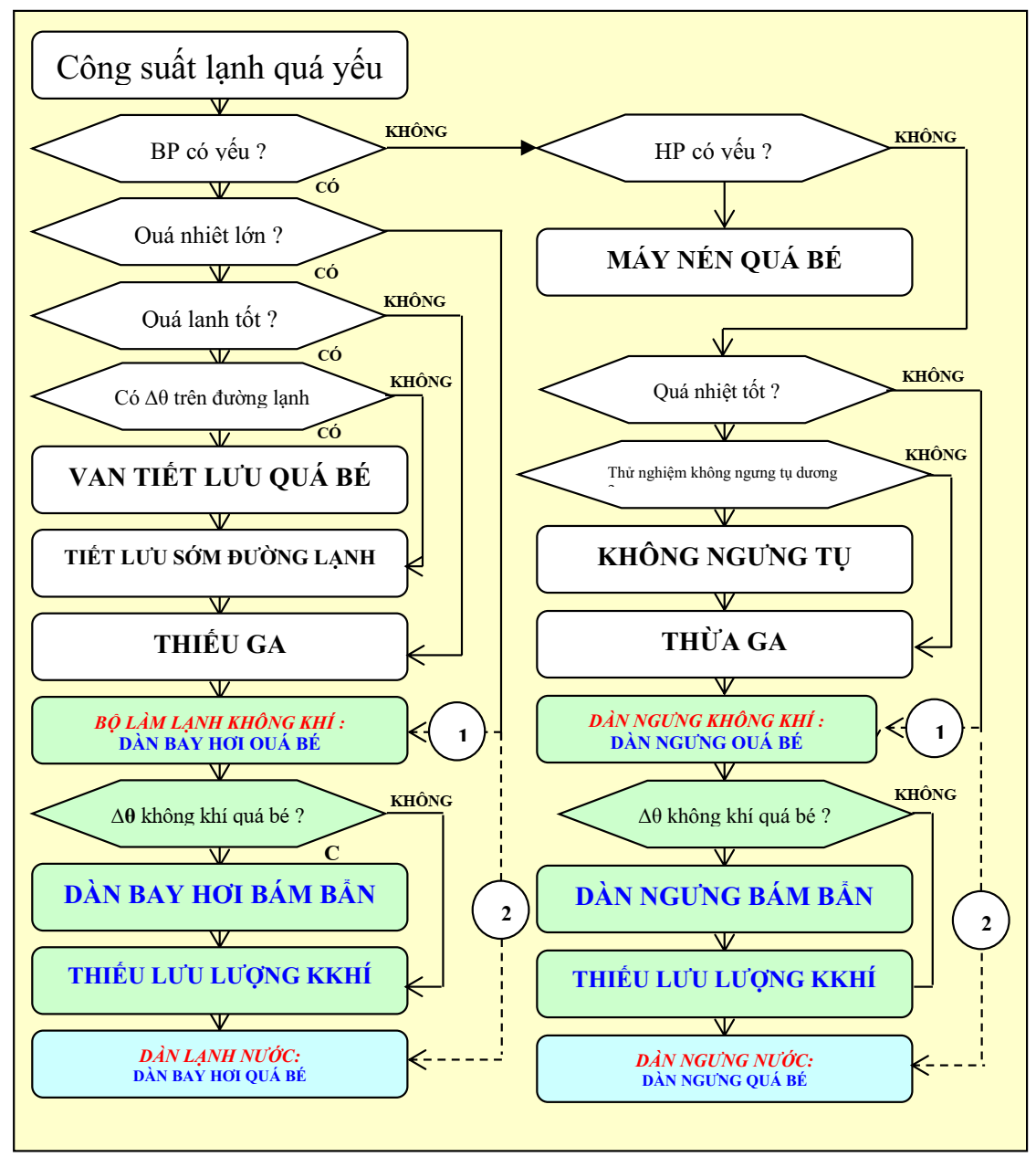

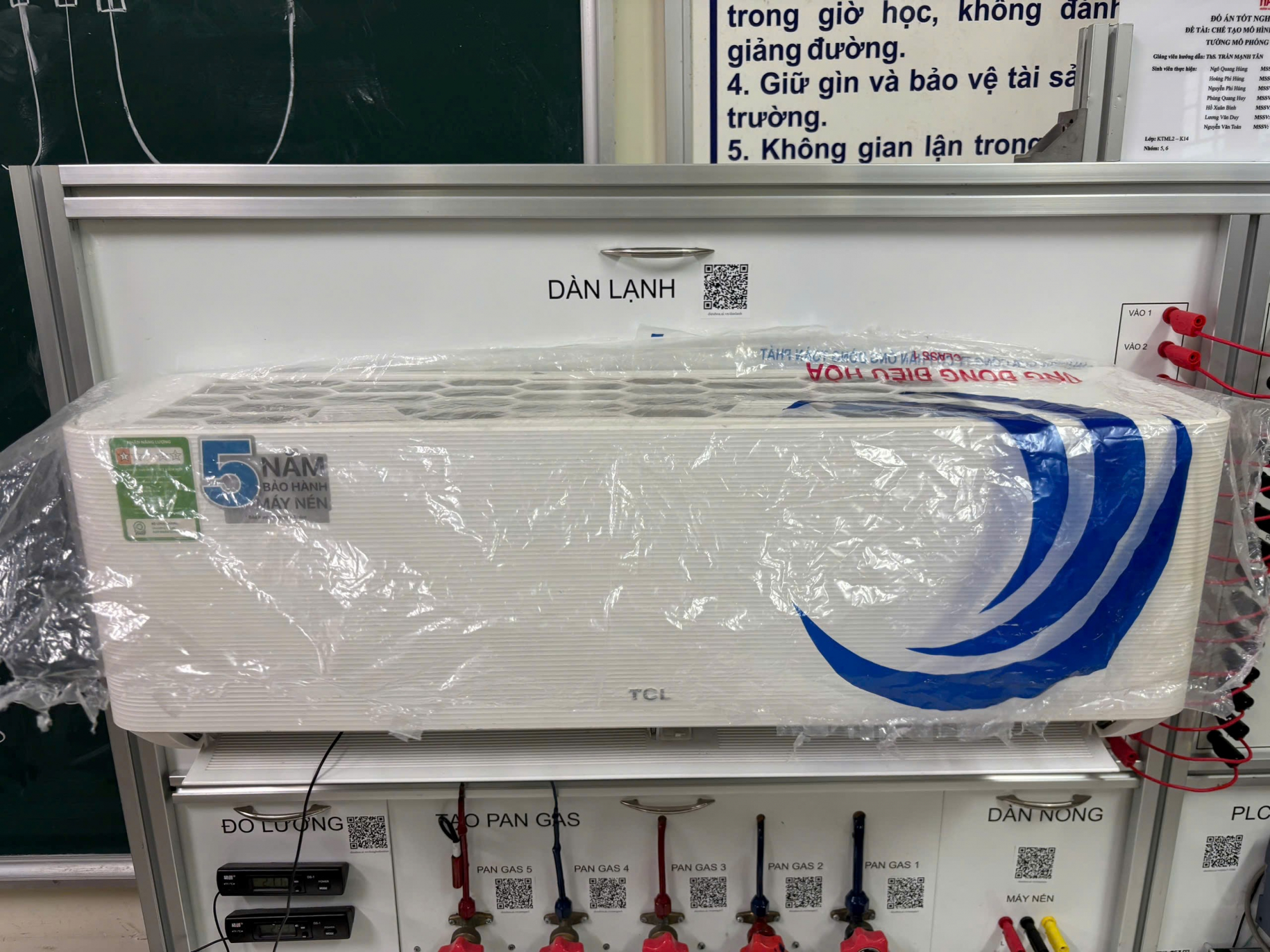

Tóm lại, sự cần thiết của mô hình chế tạo tạo 12 Pan để thông qua hiện tượng (quan sát, cảm nhận và đo lường) giúp người học rèn luyện các kỹ năng cơ bản và nâng cao phát hiện đúng các Pan của ĐHKK (được thực hiện trên thiết bị nguyên khối và mô hình dàn trải – hình 1). Và đặc biệt hơn là nó khắc phục được sự hỏng hóc của linh kiện ít phải thay thế và tiết kiệm được nguyên vật liệu lạnh như gas, ống đồng, que hàn.

NGHIÊN CỨU THIẾT KẾ CHẾ TẠO

A. Phương pháp nghiên cứu

Pan có thể là lỗi thiết kế, chế tạo; lỗi phần mềm, hoặc lỗi kỹ thuật khác.

Tạo Pan, thường được hiểu là việc cố ý tạo ra các sản phẩm không đạt tiêu chuẩn để rèn luyện kiểm tra quy trình hoặc để đào tạo kỹ năng nghề. Các phương pháp tạo Pan bao gồm:

1) Dùng vật liệu không đúng quy cách, từ đó xem các ảnh hưởng thông qua các hiện tượng do lỗi tạo ra mà tìm lỗi.

2) Thay đổi thông số máy móc sai lệch so với tiêu chuẩn, từ đó xem các ảnh hưởng thông qua các hiện tượng do lỗi tạo ra mà tìm lỗi.

3) Thực hiện sai quy trình, từ đó xem các ảnh hưởng thông qua các hiện tượng do lỗi tạo ra mà tìm lỗi.

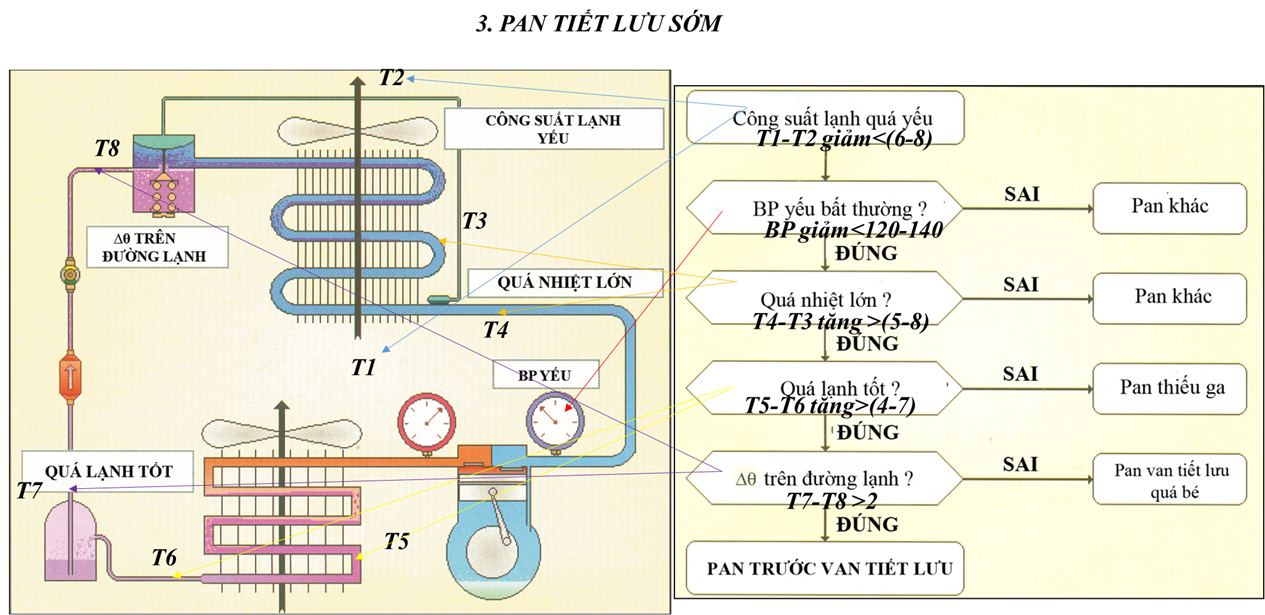

Đề tài sử dụng phương pháp thứ 2): Thay đổi thông số ĐHKK sai lệch so với tiêu chuẩn để tạo ra 12 lỗi khác nhau, từ đó xem các ảnh hưởng đến sản phẩm thông qua các hiện tượng do mỗi lỗi tạo ra (bảng 1) mà tìm lỗi. Theo lý thuyết, mỗi lỗi ảnh hưởng đến ĐHKK, làm xuất hiện các hiện tượng riêng, từ đó người ta tìm ra lỗi và các giải pháp khắc phục, sửa chữa.

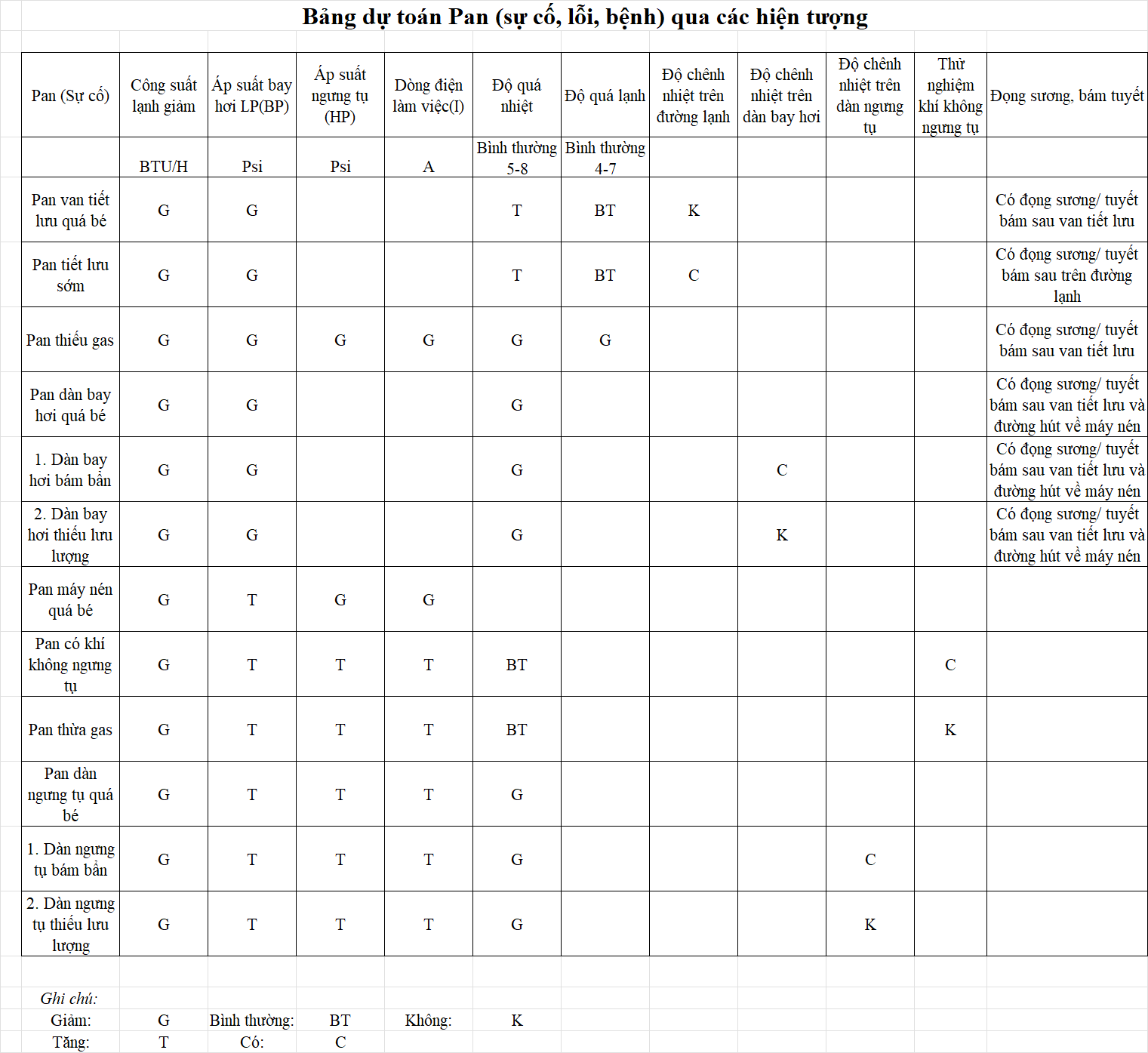

Bảng 1: 12 Pan và các hiện tượng phát sinh (ký hiệu theo hình 1).

B. Thiết kế tạo lỗi

Trên cơ sở thu thập thông số của các dòng máy điều hòa 9000 hiện nay có thể kết nối chiều dài đường ống tôi đa từ 7,5-15m và chênh lệch độ cao 7m, dòng làm việc của máy nén 3,5A chịu được dòng tôi đa khi có sự cố là 6A, dòng làm việc của quạt dàn nóng 0,25A chịu được dòng tôi đa khi có sự cố là 0.5A, dòng làm việc của quạt dàn lạnh 0,15A chịu được dòng tôi đa khi có sự cố là 0.3A từ đó lựa chọn lắp thêm van chặn có tổn thất áp suất lằm trong giới hạn cho phép, chọn thời gian hoạt động duy trì Pan và thời gian hoạt động trở lại bình thường để làm mát máy nén, động cơ quạt dàn nóng, động cơ quạt dàn lạnh sau khi bị Pan.

Nhóm tác giả đã thực hiện tạo Pan và kiểm định các kết quả như sau:

1) Tạo lỗi “tiết lưu quá bé”

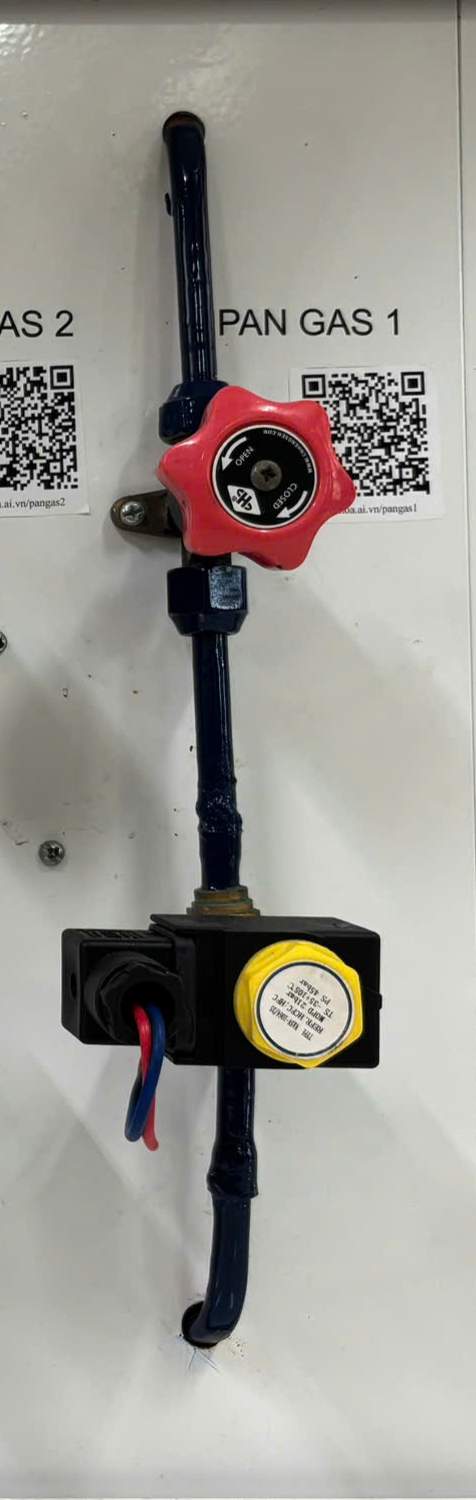

- Chọn vị trí tạo lỗi: đầu ra của cáp tiết lưu bị tắc, xem hình minh họa

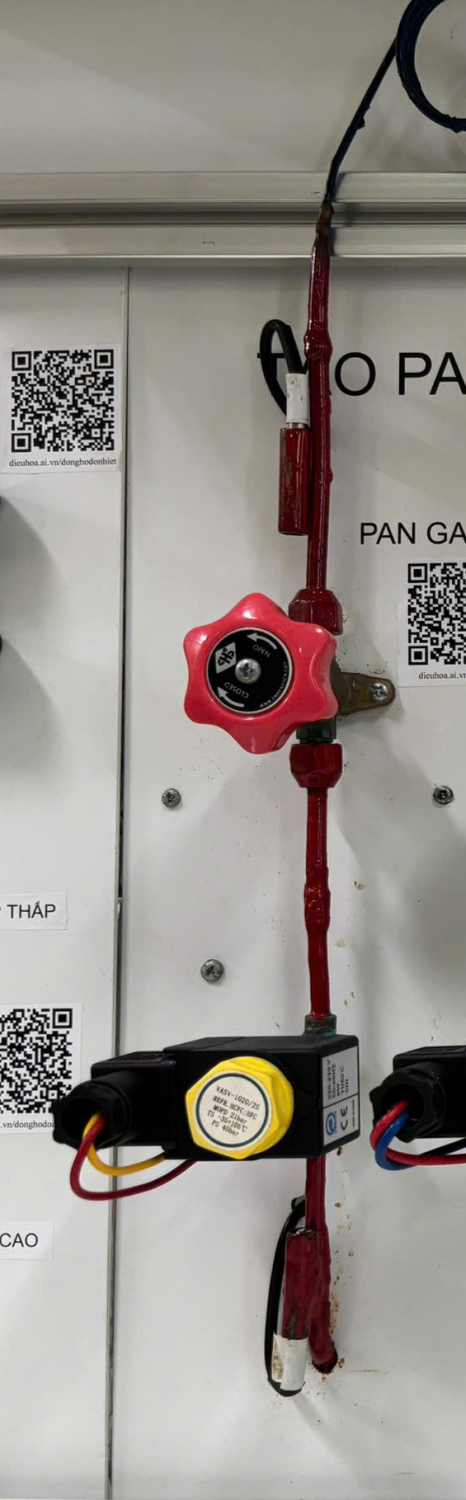

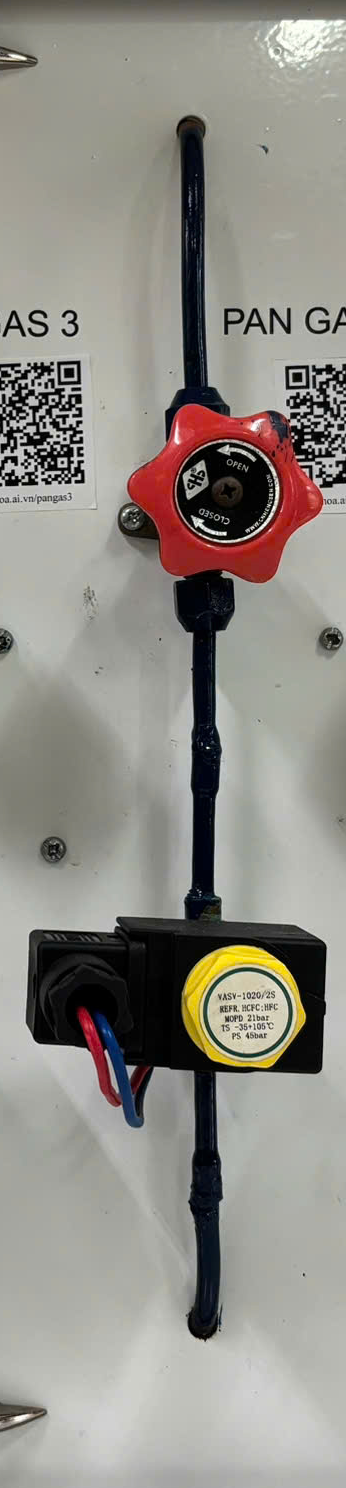

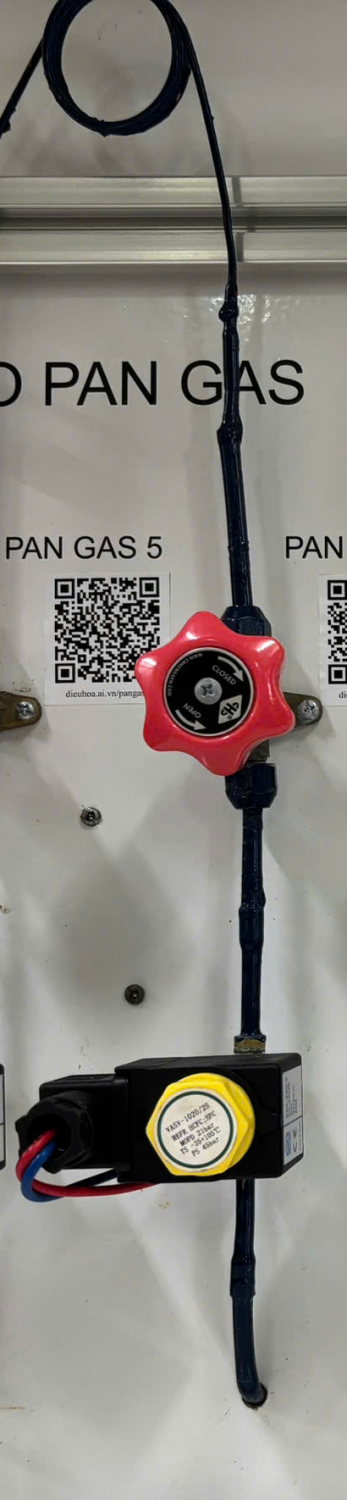

- Công nghệ tạo lỗi: sử dụng van chặn để đánh tắc phía tắc phía đầu ra của cáp tiết lưu

- Thao tác đánh lỗi, thiết kế để khó “bị lộ”.
