Đề tài Thiết kế chế tạo Module thực hành đo lường điện

Đề tài Thiết kế chế tạo Module thực hành đo lường điện do Nhóm giảng viên Trần Tiến Đức, Đào Thị Thùy Dung, Khoa Điện - Điện tử thực hiện.

1.LÝ DO CHỌN ĐỀ TÀI

Trong lĩnh vực kỹ thuật điện, kỹ năng đo lường đóng vai trò then chốt trong việc kiểm tra, vận hành, đánh giá hiệu quả hoạt động của hệ thống điện đồng thời là khâu quan trọng trong hệ thống điều khiển. Việc hiểu và thành thạo các phương pháp đo điện áp, dòng điện, công suất và điện năng là yêu cầu cơ bản đối với sinh viên ngành Điện.

Bên cạnh đó, quá trình học tập ngày càng đòi hỏi sinh viên tiếp cận với các thiết bị hiện đại, có khả năng mô phỏng thực tế và hỗ trợ đo lường một cách chính xác, trực quan. Xuất phát từ nhu cầu đó, nhóm thực hiện đề tài “Thiết kế chế tạo module thực hành đo lường điện” nhằm tạo ra môi trường học tập tích cực, giúp người học phát triển kỹ năng một cách hệ thống, linh hoạt và thực tiễn. Bàn thực hành đo lường được thiết kế dạng module, phù hợp với yêu cầu chương trình đào tạo mới cho các nghề điện, điện tử, linh hoạt phù hợp với các bài thực hành được chỉnh sửa và đổi mới đáp ứng chương trình đào tạo

Từ khóa: Module hóa, phương pháp đo, đo lường điện, , đo lường không điện, số hóa.

2. MỤC TIÊU VÀ PHẠM VI CỦA ĐỀ TÀI

2.1. Mục tiêu

Thiết kế và chế tạo một bàn thực hành được tích hợp gồm module nguồn 1 chiều, xoay chiều, module dụng cụ đo, module cảm biến, module tải…phục vụ thực hành đo lường các thông só điện, không điện cơ bản, dễ dàng nâng cấp theo yêu cầu thực tế.

Trang bị cho sinh viên kỹ năng sử dụng các thiết bị đo như Volt kế, ampe kế, oát kế, công tơ điện, cảm biến là đồng hồ đo tương tự và số phù hợp yêu cầu đào tạo.
Giúp người học tiếp cận mô hình hệ thống đo lường hiện đại, có tính trực quan và ứng dụng cao trong đào tạo.
Tạo cơ sở kỹ thuật để giảng viên tổ chức các bài thực hành đo lường một cách linh hoạt, hiệu quả và có thể mở rộng, kết nối.

2.2. Phạm vi thực hiện

Bàn thực hành đo lường đa chức năng, thông qua module giúp sinh viên có thể thực hành theo những yêu cầu thực hành từ đo lường điện, không điện trong chương trình đào tạo, gồm các mô đun sau:

Module nguồn: Điện áp 3 pha 4 dây, 380VAC-25A. Điện áp 1 pha 220VAC-10A. Điện áp 1 chiều 24VDC – 5A, 12VDC – 5A, 5VDC – 5A.
Module tải: tải điện trở, tải ánh sáng , hồng ngoại, nhiệt độ..

Các module dụng cụ/thiết bị đo: Volt kế AC và chuyển mạch, Ampe kế AC và chuyển mạch, TI, Volt DC, Ampe kế DC, Watt kế, Công tơ điện từ 1 pha , Công tơ điện từ 3 pha, Công tơ số, Đồng hồ đo đa năng.
Module cảm biến: Cảm biến ánh sáng, Cảm biến hồng ngoại, Cảm biến nhiệt độ.

Vật liệu cấu thành: Tấm mica trắng sữa
Phương pháp gia công lỗ: Cắt khoét lazer
Phương pháp gia công chữ: Khắc UV
Phần mềm thiết kế module: Autocad

3. NỘI DUNG THIẾT KẾ CHẾ TẠO

3.1. Module nguồn

Module nguồn gá cố định trên mặt bàn, kích thước C x D x R = 165 x 1110 x 215 mm

Bảng 3.1: Danh mục vật tư, thiết bị và đặc điểm kỹ thuật module nguồn

STT	Module	Tên thết bị	Số lượng, cái
1	Ba pha 4 dây 380/220 V 20A	Đèn báo 220V (đỏ,vàng,xanh) phi 16	3
		Contactor 32A CHNT NXB-32	1
		RCCB Schineider EZ9R34425	1
		MCB Schineider EZ9F34325	1
		Nút dừng khẩn cấp IDEC YW1B-V4E01R-phi23	1
		6 Cầu đấu UK10 + 2 cầu chặn	1
2	Một pha 220V-10A	CB CHNT C6	1
		2 hạt ổ cắm,1 hạt đèn	1
		4 Cầu đấu UK10 + 2 cầu chặn	1
		Ampe kế Class2.5 10A. phi 53	1
3	Ổ cắm	CB CHNT C6	1
3	Ổ cắm	5 hạt ổ cắm,1 hạt đèn
4	DC	Đèn báo 24V (đỏ) phi 16	1
		CB CHNT C6	1
		Von kế Class 2.5 DC30V. phi 53	1
		6 Cầu đấu UK10 + 2 cầu chặn	1
		Nguồn DC SUNWOR S-150-24/ 24V - 6.5A	1
		Nguồn DC SUNWOR Q-60B/ 5V - 5.5A, 12V - 2A	1
5	Quạt	Quạt DC 24V. Phi 60	2

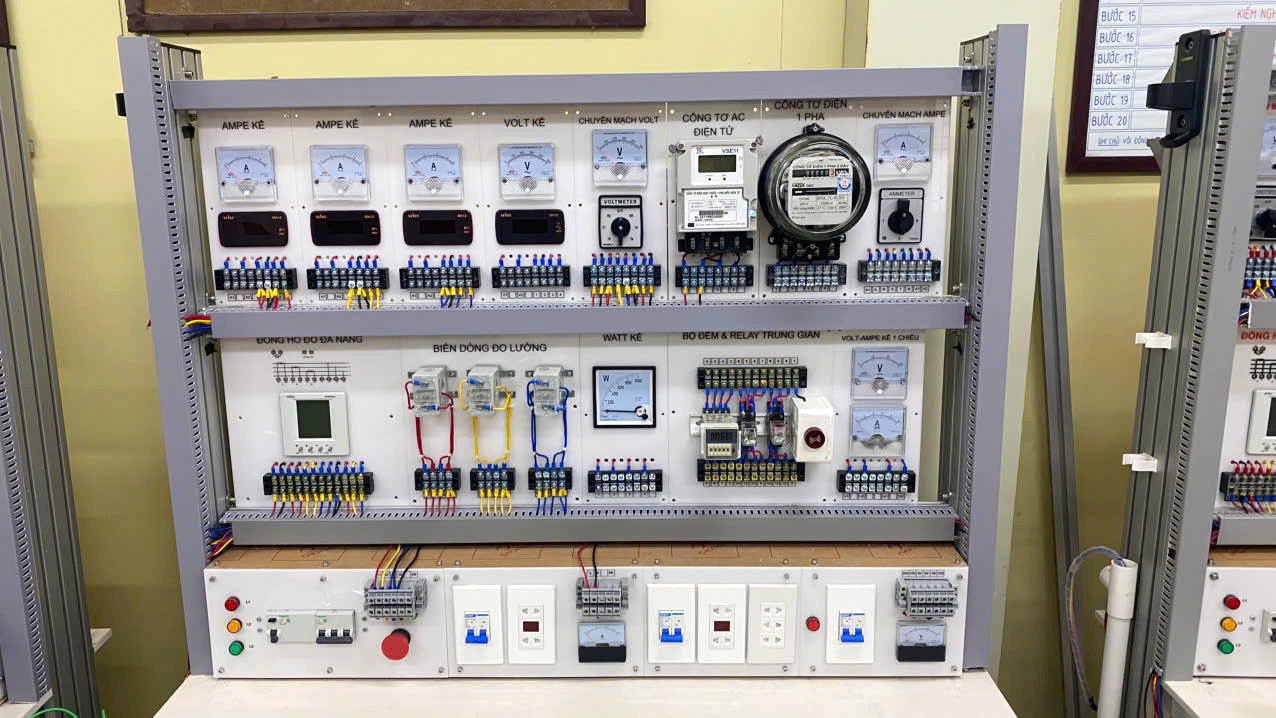

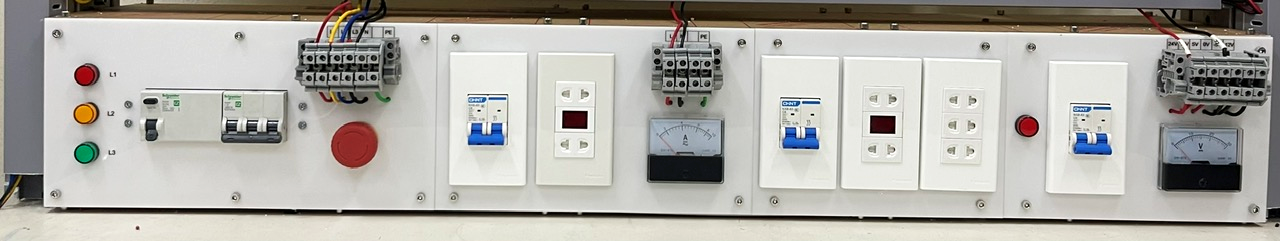

Hình 1. Mặt trước bộ nguồn hoàn thiện

3.2. Module Ampe kế 1

Module Ampe kế là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 3.2: Module Ampe kế 1: Ampe kế điện từ 5A, Ampe kế điện tử 4960 A, cầu đáu

STT	Tên thiết bị	Hiển thị	Dải đo	Cấp bảo vệ	Cấp CX
1	Ampe kế điện từ AC	Chỉ kim	0 – 5 A		2.5
2	Ampe SELEC MA12	Chỉ số	0 - 4960A	IP65	0.5
3	Cầu đấu 6

3.3. Module Ampe kế 2

Module Ampe kế 2 là Module tháo lắp, chiều cao chuẩn 295 mm.

Bảng 3.3: Module Ampe kế 2: Ampe kế điện từ 5A, Chuyển mạch và cầu đấu

STT	Tên thiết bị	Hiển thị	Dải đo	Cấp bảo vệ	Cấp CX
1	Ampe kế điện từ AC	Chỉ kim	0 – 5 A		2.5
2	Chuyển mạch Ampe	Đo dòng pha A, pha B, pha C
3	Cầu đấu 8

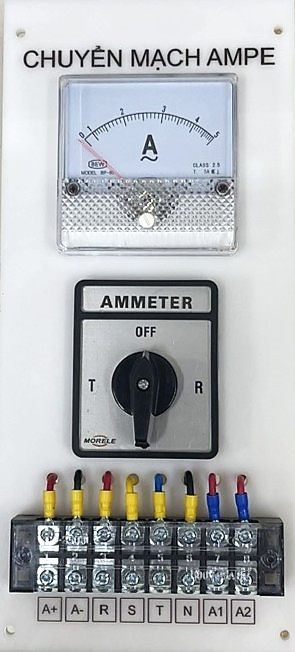

Hình 2. Module Ampe kế 1

Hình 3. Module Ampe kế 2

3.4. Module Biến dòng TI

Module Biến dòng là Module tháo lắp, chiều cao chuẩn 295 mm.

Bảng 3.4: Module Biến dòng đo lường: 03 Máy biến dòng và cầu đấu

STT	Tên thiết bị	Dòng	Số lượng	Công suất	Điện áp
1	Morele CT 0.6 50/5A	50/5 A	3	15 VA	600V/1,2kV
2	Cầu đấu 4

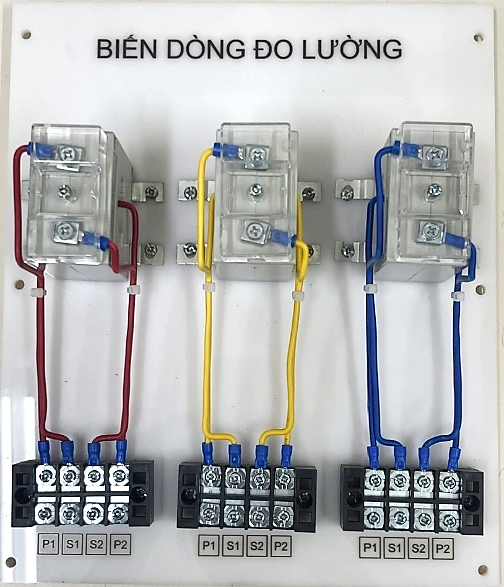

Hình 4. Module biến dòng đo lường

3.5. Module Vôn kế 1

Module Vôn kế 1 là Module tháo lắp, chiều cao chuẩn 295 mm.

Bảng 3.5: Module Vôn kế 1: Vôn kế điện từ 500V, Vôn kế điện tử 516V và cầu đấu

STT	Tên thiết bị	Hiển thị	Dải đo	Cấp bảo vệ	Cấp CX
1	Volt kế kim AC	Chỉ kim	0 – 500 V		2.5
2	Volt điện tử Selec MV15	Chỉ số	0 – 516 V	IP65	0.5
3	Cầu đấu 6

3.6. Module Vôn kế 2

Module Vôn kế 2 là Module tháo lắp, chiều cao chuẩn 295 mm.

Bảng 3.6: Module Vôn kế 2: Vôn kế điện từ 500V, Chuyển mạch và cầu đấu

STT	Tên thiết bị	Hiển thị	Dải đo	Cấp bảo vệ	Cấp CX
1	Von kế điện từ AC	Chỉ kim	0 – 500 V		2.5
2	Chuyển mạch Vôn	Đo điện áp dây AB, BC, CA
3	Cầu đấu 8

3.7. Module Volt kế - Ampe kế một chiều

Module Vôn kế - Ampe kế một chiều là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 376: Module Volt kế một chiều 30V - Ampe kế một chiều 5A

STT	Tên thiết bị	Hiển thị	Dải đo	Cấp bảo vệ	Cấp CX
1	Vôn kế điện từ DC	Chỉ kim	0 – 30 V		2.5
2	Ampe kế điện từ DC	Chỉ kim	0 – 5 A		2.5
3	Cầu đấu 4

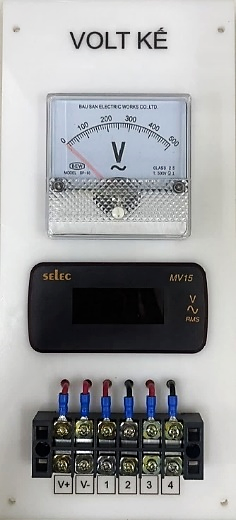

Hình 5. Module Vôn kế 1

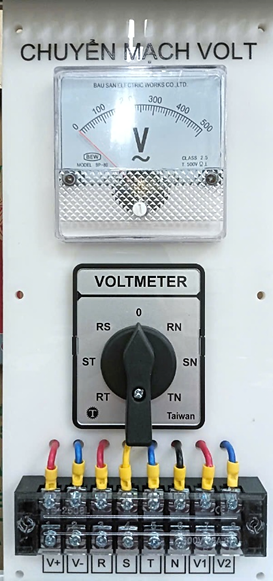

Hình 6. Module Vôn kế 2

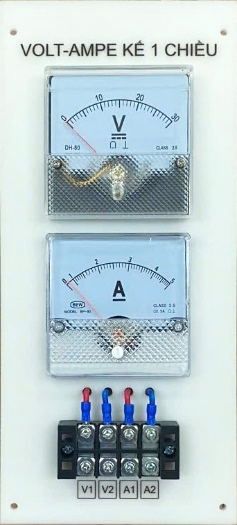

Hình 7. Module V DC, ADC

3.8. Module Watt kế 1 pha

Module Watt kế là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 8: Module Watt kế 1000W-220V/ 5A

STT	Tên thiết bị	Hiển thị	Dải đo	Cách điện	Cấp CX
1	Watt kế từ điện 1 pha	Chỉ kim	0 – 1000W	500V/2kV	1.5
2	Cầu đấu 8

3.9. Module công tơ điện một pha EMIC CV140 5(20A)

Module công tơ điện cảm ứng một pha là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 9: Module công tơ điện cảm ứng một pha EMIC CV140 5(20A)

STT	Tên/mã hiệu thiết bị	Điện áp	D.điện đo	Hằng số	Cấp CX
1	EMIC CV140 5(20A)	220V	10(40)A	450vg/kWh	2
2	Cầu đấu 4

3.10. Module công tơ điện tử

Module công tơ điện tử một pha là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 10: Module công tơ điện tử một pha

STT	Tên/mã hiệu thiết bị		Điện áp	D.điện đo		Hằng số	Cấp CX
1	VSE11-10		220V	10(40)A		450vg/kWh	2
2	Cầu đấu 4

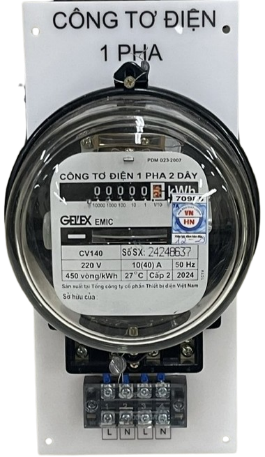

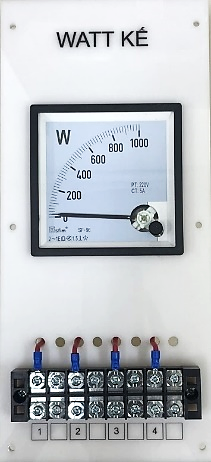

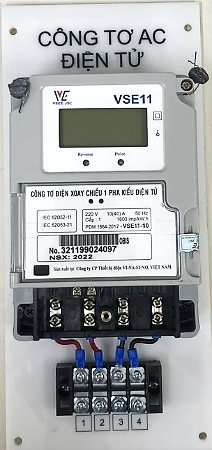

Hình 8. Module Watt kế từ điện một pha		Hình 9. Module công tơ cảm ứng một pha			Hình 10. Module công tơ điệnj tử

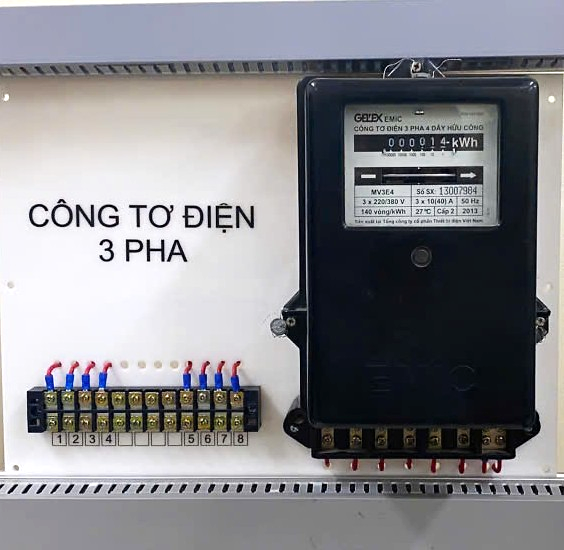

3.11. Module công tơ điện cảm ứng 3 pha Emic MV3E4 10(40) A

Module công tơ điện cảm ứng 3 pha là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 11: Module công tơ điện cảm ứng 3 pha Emic MV3E4 10(40) A

STT	Tên/mã hiệu thiết bị	Điện áp	D.điện đo	Hằng số	Cấp CX
1	EMIC MV3E4 10(40A)	380V	10(40)A	450vg/kWh	2
2	Cầu đấu 12

3.12. Module đồng hồ đo đa năng SELEC

Module công tơ điện cảm ứng 3 pha là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 12: Module công tơ điện cảm ứng 3 pha Emic MV3E4 10(40) A

STT	Tên/mã hiệu thiết bị	Kết nối	Nguồn cấp		Hệ số CT	Cấp CX
1	Selec MFM383A	1;2;3 pha	85-270 VAC		1A/5-10.000A	1
2	Cầu đấu 8

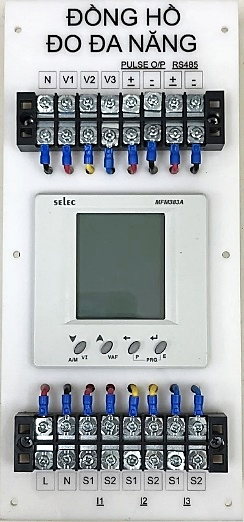

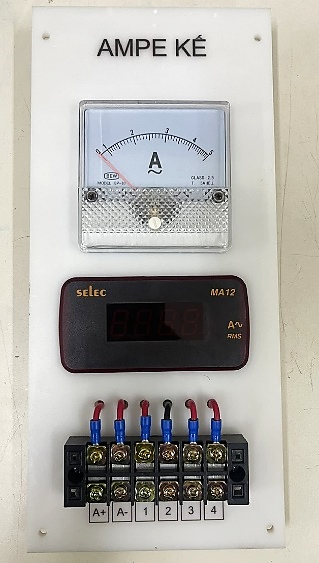

**Hình 11. Module Ampe kế 1**				*Hình 12. Module Đồng hồ đa năng*

3.13. Module cảm biến ánh sáng và cảm biến hồng ngoại

Module cảm biến ánh sáng và cảm biến hồng ngoại là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 13: Module cảm biến ánh sáng và cảm biến hồng ngoại

STT	Tên/mã hiệu thiết bị	Dòng điện	Điện áp	Cảm ứng	Tác dộng
1	Công tắc cảm biến ánh sáng AS-10 220VAC 10A	10 A	220V	Tối/Sáng	Đóng/ngắt
2	Cảm biến hồng ngoại E3F DS30Y1	400mA	90-250 V	Vật thể lạ	Đóng/ngắt
3	Cầu đấu 6

3.14. Module cảm biến nhiệt độ

Module cảm biến nhiệt độ là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 14: Module cảm biến nhiệt độ

STT	Tên/mã hiệu thiết bị	Dòng điện		Điện áp	Phạm vi	Ch.xác
1	Bộ điều khiển nhiệt độ E5C4-R20K	10 A		220 VAC	0 – 399°C	10%
2	Rơ le bán dẫn HSR-2D202Z	I_t = 20 A I_ro = 20 A		4–32 VDC/ 90–264VDC
3	Cầu đấu 6

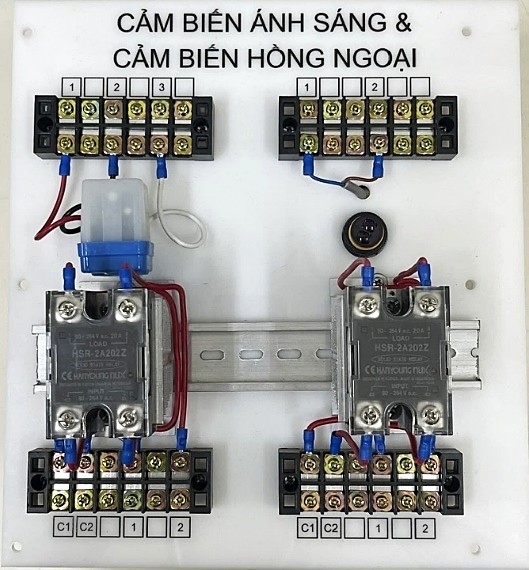

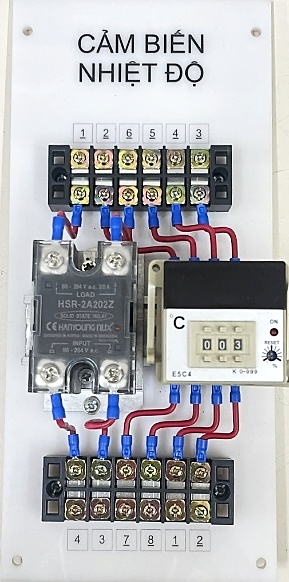

*Hình 13. Module cảm biến ánh sáng và cảm biến hồng ngoại*			**Hình 14. Module cảm biến nhiệt độ**

3.15. Module bộ đếm

Module bộ đếm là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 15: Module bộ đếm

STT	Tên/mã hiệu thiết bị	Điện áp	Dòng điện	Chân cắm
1	Bộ đếm+Đế Omron DH48J 8 chân	220 VAC	220 VAC	8xPTF08A
3	Cầu đấu 8

3.16. Module relay trung gian

Module relay trung gian là Module tháo lắp, chiều cao chuẩn 295 mm

Bảng 16: Module relay trung gian

STT	Tên/mã hiệu thiết bị	Điện áp		Dòng điện	Chân cắm	Tiếp điểm
1	relay trung gian + Đế Omron LY2N 24VDC	ĐK: 24VDC Tải: 250VAC hoặc 30VDC		36.1 mA 10A	8x PYF08A	2 NO và 2 NC
2	Cầu đấu 6
3	Đèn còi

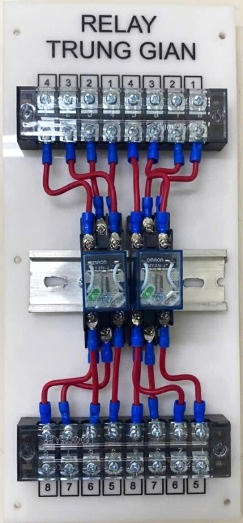

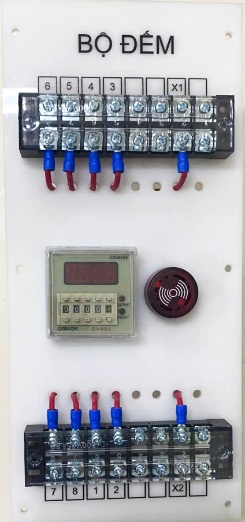

**Hình 15. Module bộ đếm**			**Hình 16. Module relay trung gian**
